电厂温度及火情监测方案

系统组成

电厂消防安全直接关系到电厂运行安全。电厂是一个庞大的系统工程,厂区内有数量众多的电缆桥架、电缆竖井、变压器、开关柜等电气设备,这些电气设备通常工作在高电压和大电流状态,设备中存在的制造缺陷、老化以及接触不良会导致接触电阻过大,此时设备在正常负荷下出现温度过热现象,长期的温度过热会导致设备损坏,甚至引起燃烧、爆炸或者重大安全事故。

温度反映设备的运行情况,温度过热是电力设备发生故障的前期征兆。对电力设备的运行温度进行实时监测及预警,及时发现过热隐患并提前处置,预防事故发生,从而保障电厂运营可靠运营。



测温光缆的敷设方式

测温光缆既是传感器又是传输介质,其敷设非常简单,只需将测温电缆沿着待测区域线型敷设,用固定件(绝缘扎带等)固定,使光缆与待测区域紧密结合,即可实现沿光缆分布的每一点温度信息。以下是电厂应用中常见的测温光缆敷设示意图。

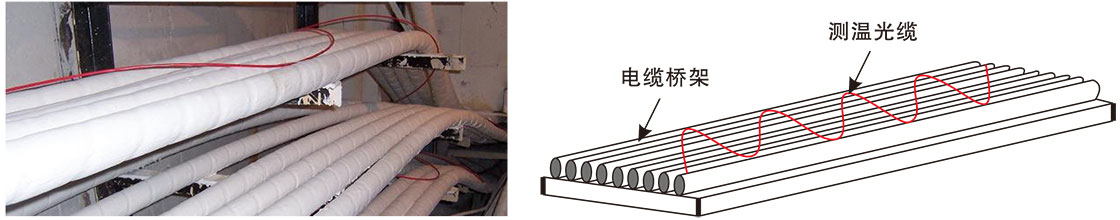

电缆桥架测温光缆敷设示意图(S型敷设)

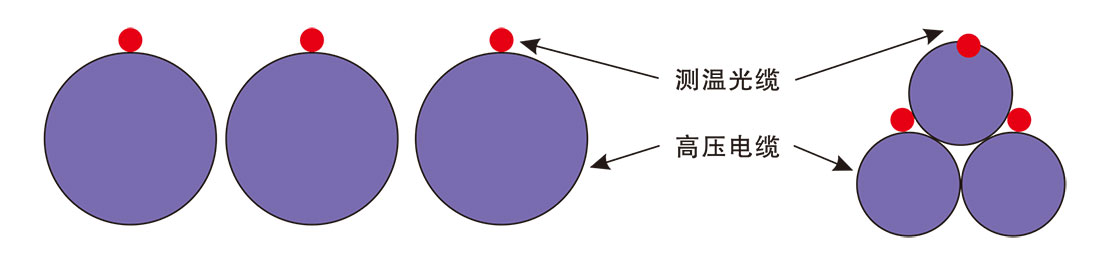

高压电缆测温光缆敷设示意图(左为平行摆放,右为品字型摆放)

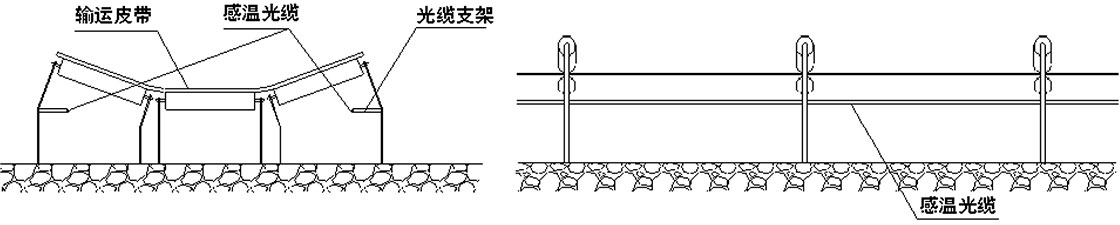

输煤皮带测温光缆敷设示意图



典型应用案例

云南威信煤电一体化项目2X600MW机组分布式光纤测温系统项目

华电山东莱州发电厂2X1000MW机组工程分布式光纤测温系统项目

华能临沂发电有限公司厂区电缆桥架及电缆沟分布式光纤测温项目

国电石横发电有限公司厂区电缆桥架及电缆沟分布式光纤测温项目

甘肃窑街煤电集团瓦斯发电二期分布式光纤测温系统项目

内蒙古乌兰浩特市兴安热电厂分布式光纤测温系统项目

上海黎明垃圾焚烧发电厂分布式光纤测温系统项目

长安益阳发电有限公司分布式感温光缆消防监测项目

......
